欢迎光临坤富工程塑胶！
服务热线：18682199609 (微信同号)杨先生
联系人：杨先生
电 话：18682199609 (微信同号)
地 址：东莞市樟木头路1号11号楼115
网 址：http://www.dgkunfu.com/
日本三菱Iupital POM是一种共聚甲醛树脂，用新的技术及制造工艺，独自开发生产。 被广泛地用于各种工业生产、精密器械、汽车部件、办公自动化设备以及电子设备的理想原材料。
机械性能均匀、高耐疲劳性
耐蠕变性佳
耐摩擦和耐磨损性能佳
工作温度范围广
耐油、耐药性能高
成型加工性佳

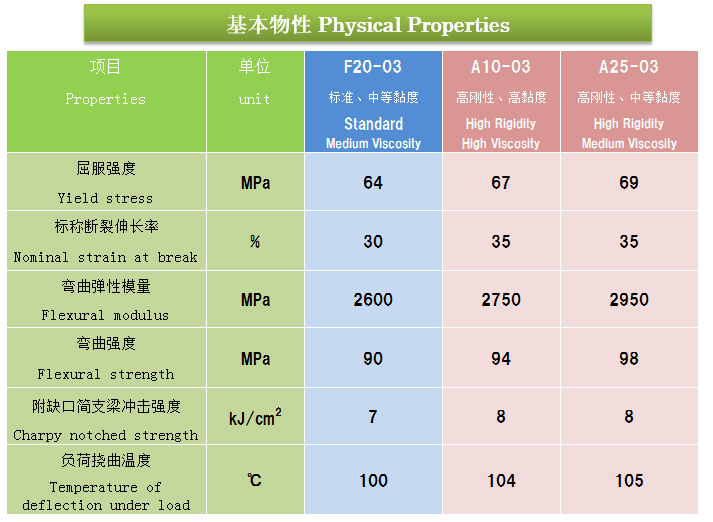

高刚性牌号Iupital POM：A10-03，A25-03
・机械物性、蠕变特性、疲劳特性得到大幅度提高
・与各类其他材料之间均具有优越的抗摩擦、低磨耗特性

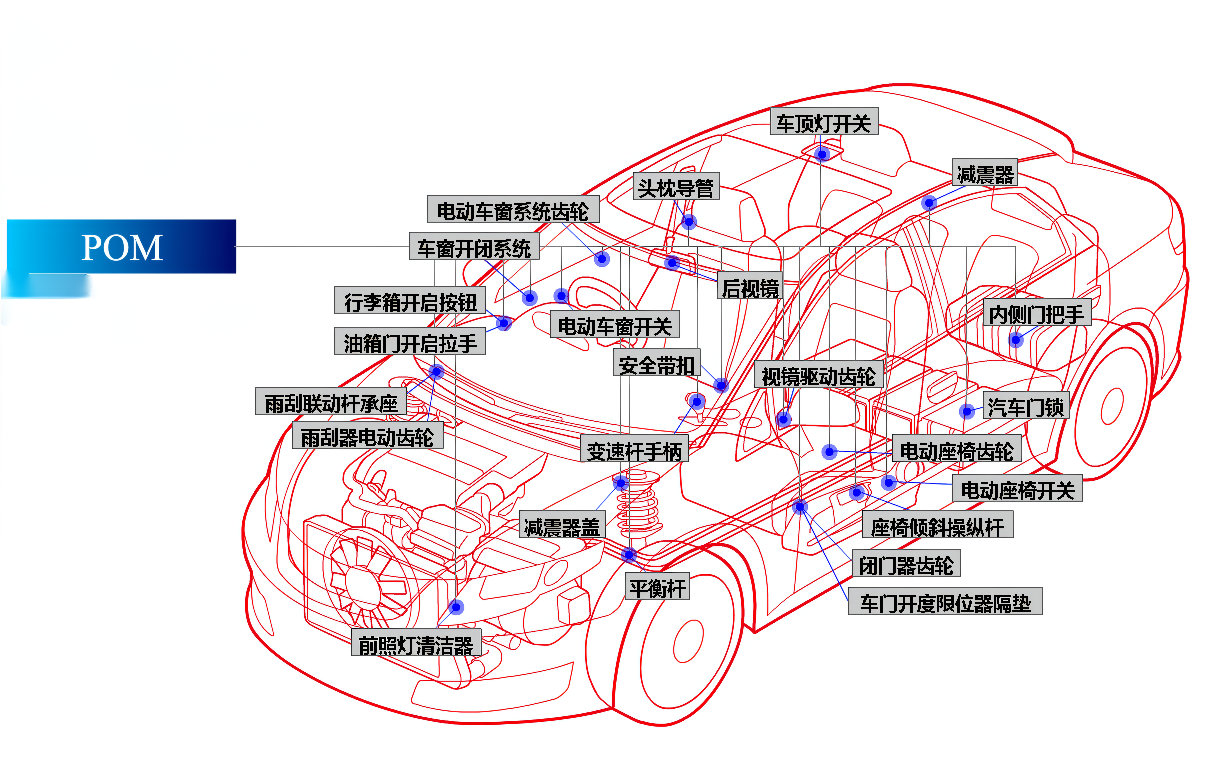

日本三菱Iupital POM应用于汽车零部件
日本三菱Iupital POM牌号系列：
牌号 | 熔融体积流量（MVR） (cm³/10min) | 简支梁缺口冲击强度 (kJ/m²) | 抗张强度 (MPa) | 拉伸断裂应变 (%) | 表面电阻率 (ohms) | |
| A10-03 | 2.2 (190°C/2.16 kg) | 8.0 (23°C) | 67.0 (屈服, ISO 527-1, -2) | 35 (50 mm/min) | 1.0E+16 | |
| A25-03 | 12 (190°C/2.16 kg) | 8.0 (23°C) | 69.0 (屈服, ISO 527-1, -2) | 35 (50 mm/min) | 1.0E+16 | |
| F10-01 | 2.2 (190°C/2.16 kg) | 8.0 (23°C) | 63.0 (屈服, ISO 527-1, -2) | 33 (50 mm/min) | 1.0E+16 | |
| F10-02 | 2.2 (190°C/2.16 kg) | 8.0 (23°C) | 63.0 (屈服, ISO 527-1, -2) | 33 (50 mm/min) | 1.0E+16 | |
| F10-EW | 3.4 (190°C/2.16 kg) | 8.0 (23°C) | 62.0 (屈服, ISO 527-1, -2) | 35 (50 mm/min) | ||
| F20-03 | 7.7 (190°C/2.16 kg) | 7.0 (23°C) | 64.0 (屈服, ISO 527-1, -2) | 30 (50 mm/min) | 1.0E+16 | |
| F20-05 | 7.7 (190°C/2.16 kg) | 7.0 (23°C) | 64.0 (屈服, ISO 527-1, -2) | 30 (50 mm/min) | 1.0E+16 | |
| F20-54 | 7.7 (190°C/2.16 kg) | 6.5 (23°C) | 62.0 (屈服, ISO 527-1, -2) | 30 (50 mm/min) | 1.0E+16 | |
| F20-61 | 7.7 (190°C/2.16 kg) | 6.0 (23°C) | 63.0 (屈服, ISO 527-1, -2) | 30 (50 mm/min) | 1.0E+13 | |
| F20-EW | 7.7 (190°C/2.16 kg) | 7.0 (23°C) | 64.0 (屈服, ISO 527-1, -2) | 30 (50 mm/min) | ||
| F25-03 | 14 (190°C/2.16 kg) | 6.5 (23°C) | 64.0 (屈服, ISO 527-1, -2) | 27 (50 mm/min) | 1.0E+16 | |
| F30-03 | 23 (190°C/2.16 kg) | 6.0 (23°C) | 64.0 (屈服, ISO 527-1, -2) | 25 (50 mm/min) | 1.0E+16 | |
| F30-05 | 23 (190°C/2.16 kg) | 6.0 (23°C) | 64.0 (屈服, ISO 527-1, -2) | 25 (50 mm/min) | 1.0E+16 | |
| F40-03 | 45 (190°C/2.16 kg) | 5.0 (23°C) | 64.0 (屈服, ISO 527-1, -2) | 20 (50 mm/min) | 1.0E+16 | |
| FRC-20 | 8.3 (190°C/2.16 kg) | 8.0 (23°C) | 57.0 (屈服, ISO 527-1, -2) | 42 (50 mm/min) | ||
| FV-30 | 27 (190°C/2.16 kg) | 6.0 (23°C) | 63.0 (屈服, ISO 527-1, -2) | 30 (50 mm/min) | 1.0E+13 |
| 牌号 | 熔融体积流量（MVR） (cm³/10min) | % 填料/增强材料 (%) | 简支梁缺口冲击 强度 (kJ/m²) | 抗张强度 (MPa) | 拉伸断裂应变 (%) | 表面电阻率 (ohms) | |
| FB2025 | 3.8 (190°C/2.16 kg) | 25 (Glass Bead) | 4.0 (23°C) | 60.0 (断裂, ISO 527-1, -2) | 6.0 (5 mm/min) | ||
| FC2020D | 3.2 (190°C/2.16 kg) | 20 (Carbon Fiber) | 4.5 (23°C) | 130 (断裂, ISO 527-1, -2) | 1.5 (5 mm/min) | 2.0E+2 | |
| FC2020H | 5.4 (190°C/2.16 kg) | 20 (Carbon Fiber) | 7.0 (23°C) | 170 (断裂, ISO 527-1, -2) | 2.0 (5 mm/min) | 5.0E+5 | |
| FG2025 | 6.3 (190°C/2.16 kg) | 25 (Glass Fiber) | 9.0 (23°C) | 140 (断裂, ISO 527-1, -2) | 3.0 (5 mm/min) | 1.0E+16 | |
| FG2025MZ | 6.3 (190°C/2.16 kg) | 25 (Glass Fiber) | 9.0 (23°C) | 135 (断裂, ISO 527-1, -2) | 3.0 (5 mm/min) | ||
| FT2010 | 5.9 (190°C/2.16 kg) | 10 (Whisker) | 5.0 (23°C) | 73.0 (断裂, ISO 527-1, -2) | 5.5 (5 mm/min) | ||
| FT2020 | 4.0 (190°C/2.16 kg) | 20 (Whisker) | 4.0 (23°C) | 87.0 (断裂, ISO 527-1, -2) | 4.5 (5 mm/min) | ||
| MF3020 | 15 (190°C/2.16 kg) | 20 (Glass Fiber, Milled) | 4.0 (23°C) | 60.0 (断裂, ISO 527-1, -2) | 4.0 (5 mm/min) |
| 牌号 | 熔融体积流量（MVR） (cm³/10min) | 简支梁缺口冲击强度 (kJ/m²) | 抗张强度 (MPa) | 拉伸断裂应变 (%) | 表面电阻率 (ohms) | |
| FL2010 | 6.1 (190°C/2.16 kg) | 5.0 (23°C) | 52.0 (屈服, ISO 527-1, -2) | 18 (50 mm/min) | 1.0E+16 | |
| FL2020 | 4.7 (190°C/2.16 kg) | 5.0 (23°C) | 44.0 (屈服, ISO 527-1, -2) | 15 (50 mm/min) | 1.0E+16 | |
| FS2022 | 8.6 (190°C/2.16 kg) | 7.5 (23°C) | 56.0 (屈服, ISO 527-1, -2) | 51 (50 mm/min) | 1.0E+16 | |
| FW-21 | 8.2 (190°C/2.16 kg) | 6.5 (23°C) | 56.0 (屈服, ISO 527-1, -2) | 30 (50 mm/min) | ||
| FW-24 | 8.2 (190°C/2.16 kg) | 7.0 (23°C) | 51.0 (屈服, ISO 527-1, -2) | 35 (50 mm/min) | ||
| FX-11 | 8.6 (190°C/2.16 kg) | 7.0 (23°C) | 55.0 (屈服, ISO 527-1, -2) | 35 (50 mm/min) | 1.0E+16 | |
| FX-11J | 46 (190°C/2.16 kg) | 5.0 (23°C) | 55.0 (屈服, ISO 527-1, -2) | 25 (50 mm/min) | 1.0E+16 | |
| LO-21A | 8.6 (190°C/2.16 kg) | 7.0 (23°C) | 56.0 (屈服, ISO 527-1, -2) | 40 (50 mm/min) | 1.0E+16 | |
| WA-11H | 25 (190°C/2.16 kg) | 5.0 (23°C) | 58.0 (屈服, ISO 527-1, -2) | 21 (50 mm/min) | 1.0E+16 |
| 牌号 | 熔融体积流量（MVR） (cm³/10min) | 简支梁缺口冲击强度 (kJ/m²) | 抗张强度 (MPa) | 拉伸断裂应变 (%) | 表面电阻率 (ohms) | |
| F20-55R2 | 7.7 (190°C/2.16 kg) | 6.5 (23°C) | 62.0 (屈服, ISO 527-1, -2) | 30 (50 mm/min) | ||
| F20-73R1 | 7.9 (190°C/2.16 kg) | 7.0 (23°C) | 65.0 (屈服, ISO 527-1, -2) | 30 (50 mm/min) | 1.0E+16 | |
| F20-73R2 | 7.9 (190°C/2.16 kg) | 7.0 (23°C) | 63.0 (屈服, ISO 527-1, -2) | 30 (50 mm/min) | 1.0E+16 | |
| F30-73R1 | 23 (190°C/2.16 kg) | 6.0 (23°C) | 64.0 (屈服, ISO 527-1, -2) | 26 (50 mm/min) | ||
| FU2010R2 | 6.0 (190°C/2.16 kg) | 9.0 (23°C) | 51.0 (屈服, ISO 527-1, -2) | 50 (50 mm/min) | ||
| FU2020R2 | 5.8 (190°C/2.16 kg) | 12 (23°C) | 45.0 (屈服, ISO 527-1, -2) | 65 (50 mm/min) | ||
| FX-11JR1 | 45 (190°C/2.16 kg) | 5.0 (23°C) | 55.0 (屈服, ISO 527-1, -2) | 26 (50 mm/min) | ||
| FX-11R1 | 9.0 (190°C/2.16 kg) | 7.0 (23°C) | 55.0 (屈服, ISO 527-1, -2) | 35 (50 mm/min) |
